三网合一光纤分线箱-12芯一体化托盘

日期:2015-11-20 08:52 点击:119

价格:0.00/个
工作温度:-5℃～+40℃
相对湿度:≤85%(+30℃)
大气压力:（70～106Kpa）
起订:1个
供应:111111个
发货:3天内

产品名称：12芯一体化模块

产品规格：12芯

产品特点：

· 12芯一体化模块方便与光纤熔配

· 通用于带状、束状及普通光缆

· 设计有配线、储线、熔接空间

· 卡接式适配器安装，并斜置安装

· 适合FC、SC、ST等各种适配器安装

· 选用ABS阻燃材料，抽屉式安装方便操作

· 可左右、前后进缆通用性好

订货指南

名称	型号	规格(宽×深×高)	最大容量	说明
一体化熔配托盘	YYGPX-12/A	320×200×25	12芯	双层熔配结构
一体化熔配托盘	YYGPX-12/B	305×180×25	12芯	双层熔配结构

作用：
1、用于光纤的熔接、分支；

2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。

光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。

特点：

1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；

2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装 FC、SC 等多种适配器；

3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；

4、标称工作波长：850nm、1310nm 、1550nm

5、插入损耗：≤0.5dB ；

6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；

7：抗电强度：≥3KV(DC)/1min 不击穿、无飞弧；

8、绝缘电阻：≥1000MΩ/500V(DC)；

9、寿命：≥1000 次

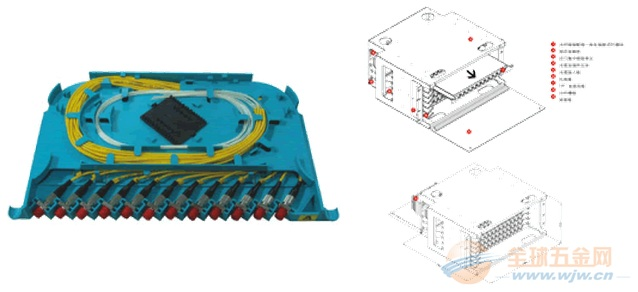

产品名称：5U抽屉式光纤配线箱

产品型号：YYGPX-305型

产品规格：12 芯～72芯

特点

采用19″标准机箱，容量12芯－96芯，密度高全模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模

块可单独抽出，满足离架或在架操作的需要。大容量时也有良好的可操作性，熔配模块可安装FC、SC、ST等多种适

配器，且适用于普通尾纤及带状尾纤，配有12芯一体化熔纤单元盘，供直接熔接。

主要技术指标

· 环境温度：－5℃～＋45℃

· 相对湿度：≤85%（＋30℃时）

· 大气压力：70～106KPa

· 连接器损耗（包括重复和互换）：≤0.50dB

· 插入损耗：≤0.20dB

· 回波损耗：APC≥60dB，UPC≥50dB，PC≥45dB

· 高压防护地与机架间耐压：≥3000V(DC)，1min不击穿，无飞弧

· 高压防护地与机架间绝缘电阻：≥1000MΩ/500V（DC）

· 阻燃性：符合GB/T5169.7—1985标准

多种光纤选择

单模光纤 9/125um

多模光纤 50/125um 和 62.5/125um

带状光纤 2-12芯

使用范围：

用于光纤传输网络

光配线架

光端机

光仪器仪表

光纤测试系统

具体参数：

1.光缆外径为3mm，光缆外表光滑无瑕疵。

外径不圆度：≦ 10%

光缆抗拉强度：≧ 200N

光缆最小弯曲半径：30mm

光缆温度特性：-40℃-+80℃，光缆附加衰减≦0.2dB/km

插入损耗<=0.5db.

产品包装说明：

1.光纤连接器的标志

单模光纤连接器的光缆外观为黄色。

每一条光纤连接器都挂有生产品牌，生产品牌标注有产品生产日期、生产编号、

插入损耗数值、回波损耗数值及产品两端的区分标志。

光纤连接器的包装盒上标注有产品型号、生产厂家。

2.光纤连接器的运输

光纤连接器用硬纸箱作外包装，在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标

志。保证光纤连接器的运输安全。

本公司跳线产品均采用PE胶袋包装，客户可自行选择中性包装或品牌包装，

跳线包装流程：盘线--捆扎--装袋--封口--入箱--打包.

慈溪市品悦通信设备有限公司拥有一批专业的富有理论和实践经验的光纤分线箱生产团队和工程师。多年来一直从事电信、移动、联通、三网融合、FTTx的推广工程的设计、生产积累了强劲的科技实力和综合优势。品悦销售地区：华东地区、中南地区、西南地区。

品悦通信产品规格多样，可以完全根据您的需求来订做。一体化托盘定制热线：15336620995 QQ: 474665107，欢迎来电咨询“12芯一体化托盘"。

　　销售负责人李经理

　　电话：15336620995

QQ：474665107

　　微信: PYTX6688

　　邮箱：474665107@qq.com

　　公司地址：浙江省宁波市慈溪市观海卫工业区

公司网址：http://www.cxpytx.com
